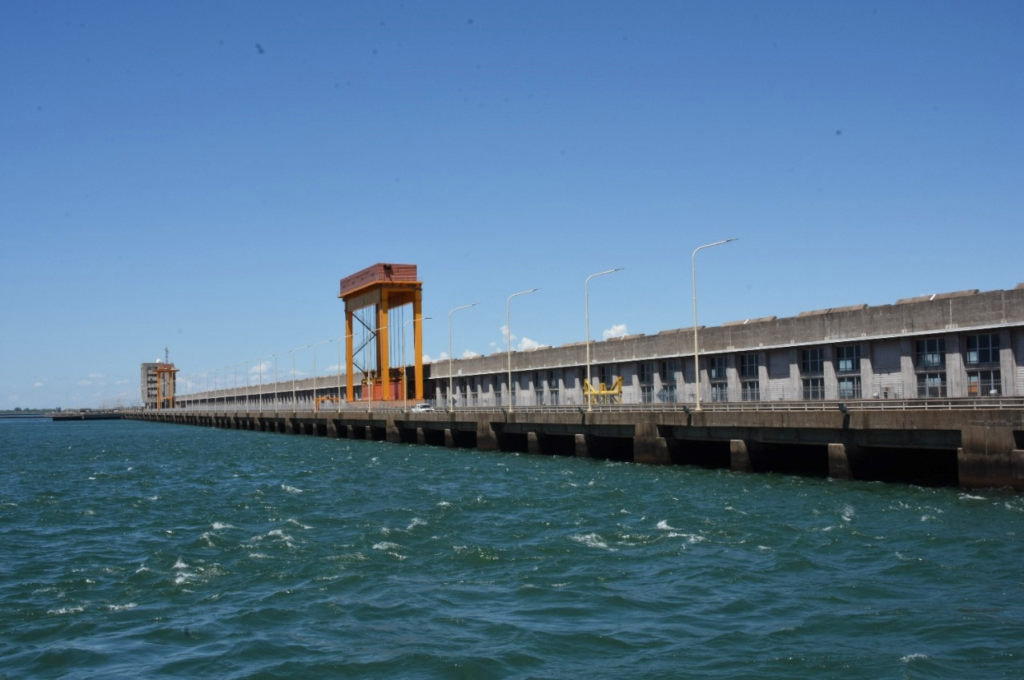

La Central Hidroeléctrica Yacyretá es una presa multipropósito emplazada en el río Paraná, cuyo caudal medio es de 12.000 m3/s. Se trata de una central de llanura equipada con 20 turbinas hidráulicas tipo Kaplan y una potencia instalada de 3100 MW.
A través de cada turbina pueden pasar 2.630 millones de litros de agua por hora. Por las 20 turbinas de Yacyreta puede pasar por hora lo que en su momento equivalía al consumo de agua potable de 13 días de la ciudad de Asunción o de 2 días de la ciudad de Buenos Aires. Posee dos vertederos a lámina guiada, equipados en sus crestas con compuertas radiales: el Brazo Principal y el del Brazo Añá Cuá que conjuntamente poseen una capacidad de vertido de 95.000 m3/s.
La Central está ubicada en la Isla Yacyretá, próxima al Brazo Principal. La longitud total de la estructura es de 808 metros, con un ancho de aguas arriba a aguas abajo de aproximadamente 80 metros.

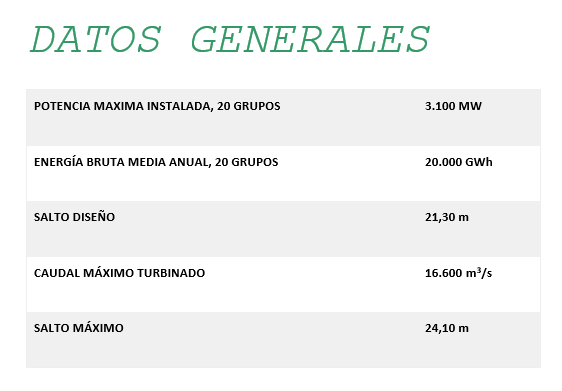

El diseño de la Central responde a normas clásicas con una gran casa de máquinas, un sector de tomas aguas arribas y varias galerías de servicio ubicadas aguas abajo. El edificio de las oficinas principales se emplaza aguas arriba, totalmente integrado a la misma, en la zona adyacente al Vertedero Principal. Están en servicio las 20 Unidades hidrogeneradoras que suman una potencia instalada de 3.100 MW y una generación bruta media anual de 20.000 Gigavatios – hora.
Cada Unidad Generadora de la Central consta de una turbina Kaplan de eje vertical acoplada directamente a un generador. Con un salto nominal de 21,30 metros, las turbinas -de un diámetro de rodete de 9,50 metros- a la velocidad de rotación de 71,4 r.p.m., poseen una potencia nominal de 155 MW. Pueden trabajar con un rango de caudales comprendido entre 376 y 830 m3/s . Los generadores tienen una potencia nominal continua de 172,5 MVA, con factor de potencia de 0,9. Consta de 42 pares de polos y generan en 13,2 kV y 50 Hz.
En la plataforma entre el edificio y el puente, aguas abajo, se encuentran los transformadores de potencia de 172,5 MVA (uno por cada generador) y las barras colectoras de la electricidad a 500.000 Volt de tensión, así como la salida de las líneas de transporte de la energía. Existen tres grandes pórticos en el extremo Este de la casa de máquinas, lindantes con el vertedero, desde donde salen las líneas que se conectan al sistema argentino, y dos en la margen derecha, extremo oeste, para las líneas de 500 kV de salida hacia el sistema paraguayo (LP1 y LP2).
![](https://www.eby.gov.py/wp-content/uploads/2022/04/image-17.png)
